JwCadをDebian_Linuxに乗せる --JwCad on Debian_linux--

お仕事に趣味にと、長年お世話になっているJwCad　m(_ _)m。。。
Debian/Linuxでもどうぞ。

Jwcadのインストールについて。

■ 環境
  Debian12 Amd64 Xfce4

■ 1.Wine
  jwcadをDebianで動かすには、まず Wine を入れます。   ***参考: Debian Wiki  Wine
  Wineは、Linux,MacなどのOSでWindowsアプリケーションを実行できるすぐれモノ。
  ここでのDebianシステムはAMD64(64bit)なので、32bitアーキテクチャを有効にしたほうが良いらしい。

 ### 確認
 $ dpkg --print-architecture
 ### 32bit有効
 $ sudo dpkg --add-architecture i386 && sudo apt update
 ### Wineインストール
 $ sudo apt install wine wine64 libwine fonts-wine
 ### インストール結果表示
 $ apt list --installed | grep wine
  ***wine32.libwine:i386は自動で入ったよう

■ 2.JwCad

 ### Jwcadダウンロード
 $ cd Downloads/
 $ wget https://www.jwcad.net/download/jww825a.exe
 ### インストール
 $ wine ./jww825a.exe
  ***jwcad実行ファイル: ~/.wine/drive_c/jww/jw_win.exe

  ちなみに、32bitアーキテクチャを有効にしないでインストールすると、

 it looks like wine32 is missing, you should install it.
 multiarch needs to be enabled first. as root, please
 execute "dpkg --add-architecture i386 && apt-get update &&
 apt-get install wine32:i386"
  と怒られエラーになるようです。

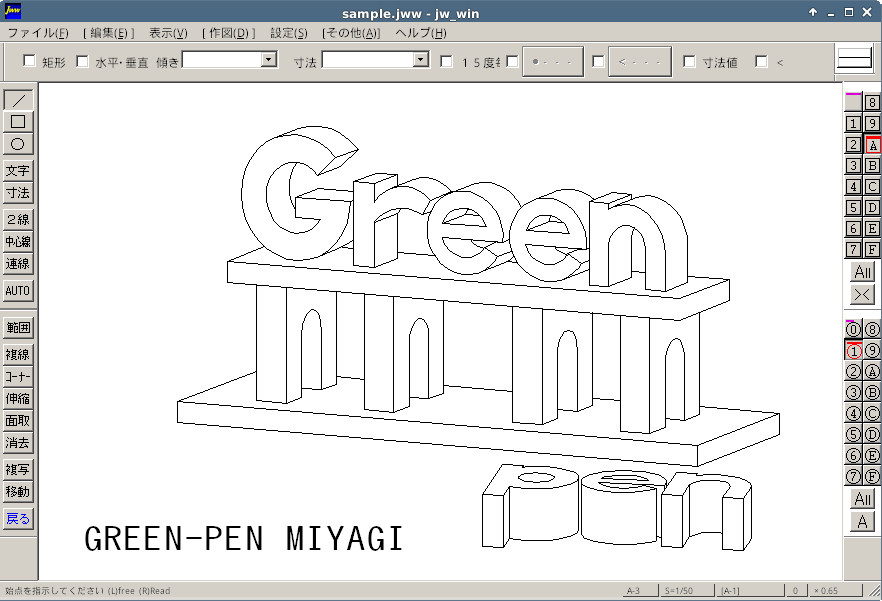

■ 3.起動
  Jwcadは、Wineで起こせます。

 $ wine ~/.wine/drive_c/jww/Jw_win.exe
 ### ①長いコマンドが面倒なのでAliasで登録
 $ alias jww="wine ~/.wine/drive_c/jww/Jw_win.exe"
 $ jww

 ②ショートカットキーで登録
  アプリケーションメニュー ---> 設定 ---> キーボード
  キーボード画面 ---> タブ:アプリケーションショートカットキー ---> [+追加]ボタン
  ショートカットのコマンド画面に入力 ---> wine home/*username*/.wine/drive_c/jww/jw_win.exe ---> OK
  コマンドショートカット画面 ---> [Windowsキー]+[J](お好みのキーを指定)を押下
  キーボード画面 ---> [閉じる]


▼ 真っ黒画面で描画できなかったら・・・
  [表示]--->Direct2D のチェックを外す

▼ JwcadファイルをPDF/PNG/JPG形式に変換
  JwcadでDXF形式で保存したファイルを、LibreOffice Drawを使用して変換します。
  LibreOffice Drawで開く --->画像サイズを調整 --->[ファイル] ---> [エクスポート]
  ---> ファイルの種類選択 ---> [保存]
